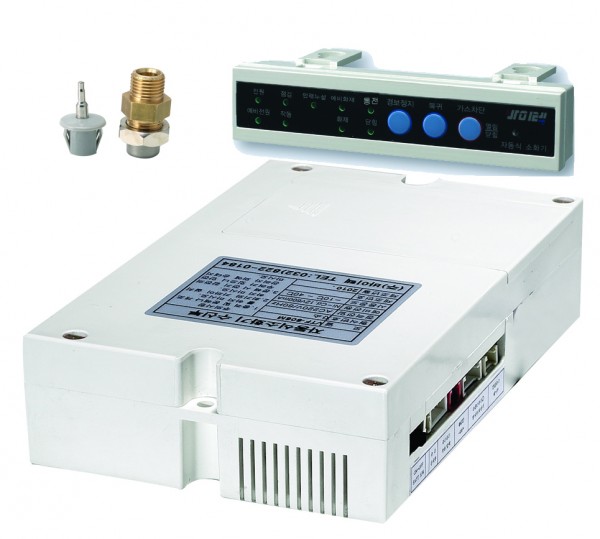

VTE-908 | 제어부/조작부/감지부
관련링크
본문
|
제어부 제품사양 |
|
정격전압 |
AC220V, 60Hz |
|
소비전력 |
평상시 2W 경보시 5W |
|
예비전원 |
Ni - Cd Battery / DC12V 300mA |
|
사용온도범위 |
-10°C ~ +50°C |
|
통신모듈 |
RS-485 내장(OPTION) |
|
규격(mm) |
150(W) X 101(H) X 35(D) |
|
중량 |
503g |
|
조작부 제품사양 |
|
구분 |
일반형 |
|
S/W 방식 |
TACT S/W |
|
Display |
LED Display |
|
사용온도범위 |
-10˚C ~ +50°C |
|
기능 |
원격제어 및 기능표시 |
|
규격(mm) |
113(W) X 27(H) X 20(D) |
|
중량 |
40g |
|
감지부 / 분사노즐 제품사양 |
|
온도센서 |
분사노즐 | ||
|
1차 |
온도센서 |
공칭방호면적 |
690mm X 690mm |
|
공칭작동온도 |
110°C |
방사시간 |
14초 |
|
동작시간 |
90초 이내 (공칭작동온도 125%) |
방사각도 |
76° |
|
2차 |
온도센서 |
유효설치높이 |
0.5m ~ 0.7m |
|
공칭작동온도 |
139°C |
규격 |
12Ø X 27(H) |
|
동작시간 |
90초 이내 (공칭작동온도 125%) |
|
|
|
규격(mm) |
12Ø X 24(H) |
|
|
