산업용 방폭형 | VTV-EX2200/2250
관련링크
본문
VTC-2250W 제어부 제품사양 |
사용규격 |
200A |
사용전원 |
AC220, 60Hz |
소비전력 |
평상시 (5W) / 차단시 (130W) |
제어방식 |
시간제어방식 |
개폐방식 |
수동개폐 및 원격 개폐 |
수신방식 |
전압기억방식 |
경보입력 |
3회선 |
작동표시 |
열림 - 녹색등 점등 닫힘 - 황색등 점등 경보 - 적색등 점멸 |
사용온도 / 습도 |
-20˚C ~ +50˚C / RH 95% 이하 |
외형치수(mm) |
180(W) X 260(H) X 100(D) |
중량 |
- |

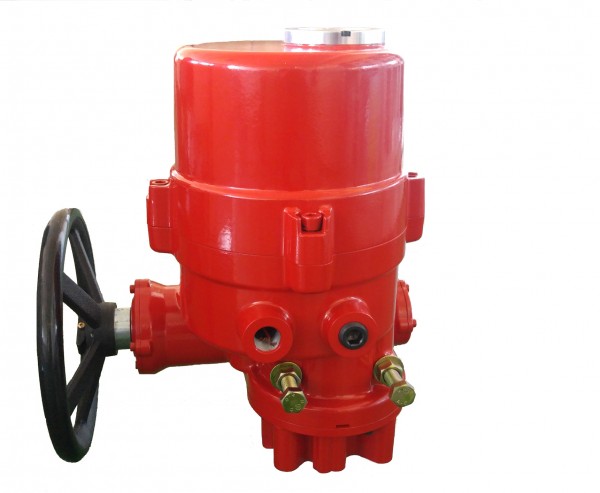

VTV-EX2200 차단부 제품사양 |
정격전압 |
DC 90V |
사용관경 |
200A |
차단시간 |
30초 이내 |
개폐각도 |
90° |
차단방식 |
전동개폐식 |
취부방식 |
밸브 볼트 조임식 |
제어방식 |
리미트 S/W 방식 |
방폭구조 |
내압 방폭형 (Ex d llB T5 ) |
연결배선 |
CW & VCT 0.75sq ~ 1.25sq X 2wire |
사용온도 / 습도 |
-20˚C ~ +50˚C / RH 95% 이하 |
외형지수(mm) |
- |
중량 |
- |
첨부파일
- 200A~300A방폭인증서.pdf (1.9M) 251회 다운로드 DATE : 2018-03-23 09:41:41
- 인증조건.pdf (162.9K) 57회 다운로드 DATE : 2017-02-28 14:30:36
- VTV-EX2200 200A.pdf (1.7M) 83회 다운로드 DATE : 2020-11-05 17:05:50
- VTV-EX2250 250A.pdf (1.7M) 49회 다운로드 DATE : 2020-11-05 17:05:50
- VTC-2250W 설명서-방폭200~300A용.pdf (7.0M) 32회 다운로드 DATE : 2023-05-25 13:25:59
