특수가스경보기



수신부 | VM-306

본문

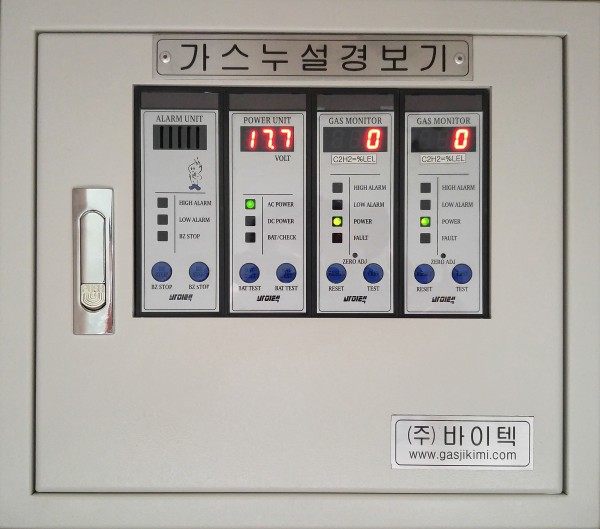

39a7a20a83cac1b6c841950738b95356_1484120





일점식 가스감지기 제품특징



● 1채널용 수신부 : 가스감지기 Indicator와 전원, 경보 유니트가 일체된 구조이며 현장에 설치된 1개의 가연성 또는 독성가스 감지기를 단독으로 원력 모니터링하는 장치이다.

● 마이크로 프로세서에 기초한 디지털 프로세스로 다양한 인공지능 기능이 구현되어 보다 편리하고, 정확, 효율적인 가스 모니터링 기능을 수행한다.



​● 사용자 선택기능 : 마이크로 프로세서에 의해 경보농도설정, 경보동작 범위의 설정 등의 사용자 선택기능을 제공하여 편리하게 사용 가능.

​● 자기진단기능 : 센서이상, 케이블단선, 합선시 고장유무를 자동점검하고 확인함.

​● 다양한 신호출력 : DC 4 ~ 20mA, 2Step-Relay Contact 등의 다양한 출력 방식으로 외부장치와 연동작동이 가능함.





 제품사양



구 분

VM - 306

전원 & 경보 유니트

Indicator 유니트

제어구조

 전원 & 경보 유니트 :

 Indicator=1:1 ~ 64

 lndicator : 감지기 = 1:1

확장구조

 SLOT TYPE CARD

 SLOT TYPE CARD

작동전원

 AC 220V, 60Hz / DC16.8V

 DC 16V ~ 24V

농도표시



 %LEL(가연성), %(산소), PPM(독성)

경보표시

 Alarm LED Lamp

 Low Alarm - Low LED Lamp 및 부져단속음

 High Alarm - High LED Lamp 및 부져 빠른 단속음

 Fault Alam - Fault LED Lamp 및 부져 연속음

경보값설정



 2-Step (Low / High) - 사용자 임의설정

작동온도 / 습도

-20°C ~ +50°C / 5 ~ 95%RH (Non-Condensing)

입력신호



 4 ~ 20mA DC / F.S

출력신호



 4 ~ 20mA DC / F.S  RS-485(option)

경보출력

 1차, 2차 경보:

 무전압 접점 (COM. NO)

 1차 경보 무전압 접점 (NO. NC. COM)

 2차 경보 무전압 접점 (NO. NC. COM)

 1차, 2차 경보 전압출력 (DC12V)





 DIMENSION



22d904d01c13b54728d1c1da69b9c22d_1484282
